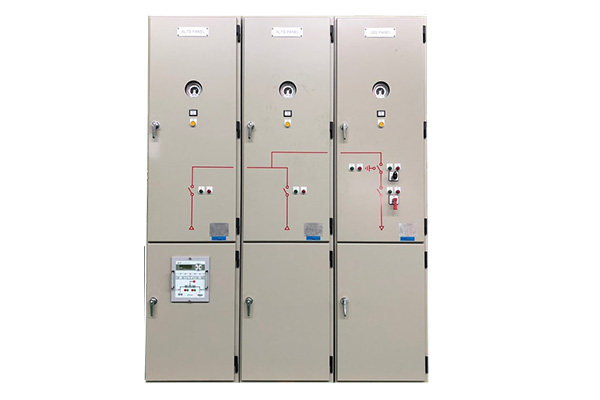

25.8kV 친환경 가스절연 개폐장치(철도용)
페이지 정보
본문
| 제품명 | 25.8kV 친환경 가스절연 개폐장치(철도용) |
|---|---|
| 제품설명 | 철도 선로에서 선로구분 및 선로분기와 전력을 차단하기 위해 사용되는 친환경(Dry air) 가스 절연 방식의 개폐장치 입니다. |
| 제품특징 | 친환경개폐장치는 이상 상태에서도 선로를 안전하게 개폐하여 계통의 안정성을 유지할 수 있는 고 신뢰성의 친환경 Dry-Air 가스절연 개폐장치 |
제품특징
- 친환경개폐장치는 이상 상태에서도 선로를 안전하게 개폐하여 계통의 안정성을 유지할 수 있는 고 신뢰성의 친환경 Dry-Air 가스절연 개폐장치
- 복모선 방식
- EGIS의 특고압을 수납하는 각 격실에는 최고허용압력 이하에서 작동하는 방압 안전 장치가 구비되어 있어 내부 아크로 인한 이상 압력을 안전하게 유도 방출하도록 제작
제품규격
| 정격전압 / Rated voltage | 25.8kV | |
|---|---|---|
| 정격전류 / Rated current | 1250A/630A | |
| 정격주파수 / Rated power frequency | 60Hz | |
| 정격 단시간 전류 / Rated short-time withstand current | 25kA/1sec | |
| 상용주파내전압 / Power frequency voltage | 상/대지간/Phase to earth | 60kV |
| 극간 / Open switching device | 66kV | |
| 뇌충격내전압 / Lightning impulse | 상/대지간/Phase to earth | 125k |
| 극간/Open switching device | 145k | |
| 표준동작책무 / Duty cycle | O-0.3s-CO-15s-CO | |
| 정격 Dry-Air 가스압력 / Rated Dry-Air pressure | 0.18Mpa | |
| 최소 Dry-Air 보증압력 / Minimum Dry-Air pressure | 0.16Mpa | |
