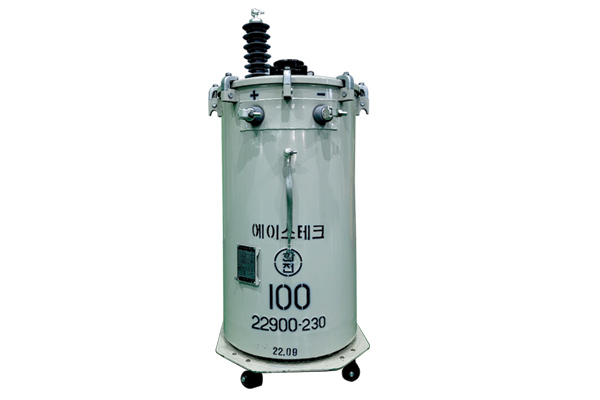

아몰퍼스 주상변압기(광유/난연유)
페이지 정보
본문
| 제품명 | 아몰퍼스 주상변압기(광유/난연유) |
|---|---|
| 제품설명 | 22.9kV-y 다중접지 배전계통에 사용하는 단상 변압기로 철심 소재를 아몰퍼스 메탈을 적용하여 무부하손(철손)을 현저히 절감한 절전형 고효율 주상변압기 입니다. |
| 제품특징 | 철심소재로 아몰퍼스 메탈을 채용 |
제품특징
- 철심소재로 아몰퍼스 메탈을 채용
- 무부하 손실 규소강판 대비 1/3 감소
- 경부하 지역 및 부하 변동폭이 큰 지역에서 우수한 경제성 확보
- 온도상승 한도가 낮아 저손실 및 과부하 내량이 증가됨
제품규격
1Φ 13,200V / 22,900rdY-230V, 60Hz| 용량(kVA) | 무부하전류(%) | 전압변동률(%) | 무부하손(W) | 효율(%) |
|---|---|---|---|---|
| 10 | 1.2 | 2 | 10 | 98.51 |
| 20 | 1.2 | 1.7 | 15 | 98.78 |
| 30 | 1 | 1.5 | 23 | 98.88 |
| 50 | 0.8 | 1.4 | 27 | 98.96 |
| 75 | 0.8 | 1.4 | 38 | 99.05 |
| 100 | 0.7 | 1.3 | 52 | 99.20 |
